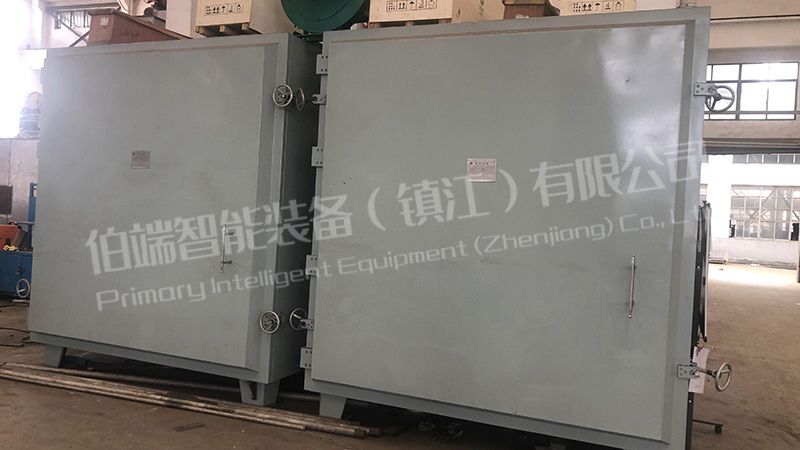

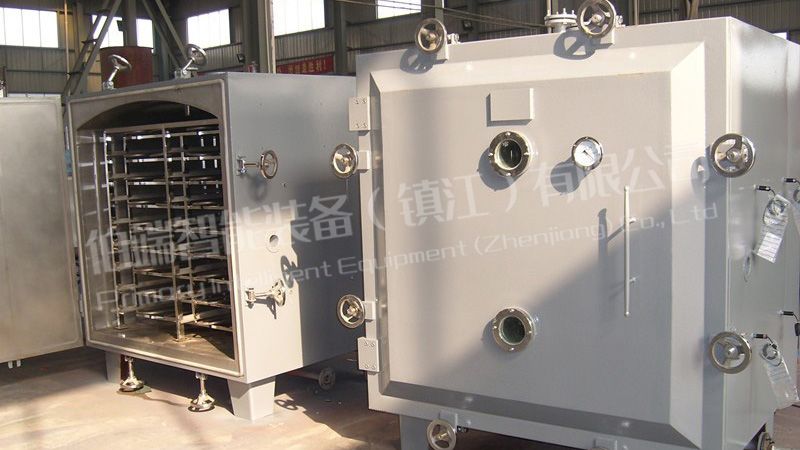

方形真空干燥機
產品簡介
1、真空干燥將被干燥的物料處于真空條件下進行加熱干燥，它是利用真空系統進行抽氣排濕，加快干燥速度。
2、當加熱溫度恒定，提高真空度，能加快干燥速度；當真空度恒定，提高加熱溫度，能加快干燥速度；既提高真空度又提高加熱溫度，則大大提高干燥速度。
產品特點
主機將原來的平板頂改進為圓弧頂板結構，頂部配有導熱油加熱系統，可有效避免頂板凝結水珠現象；
增加了可在運行中排水的裝置，可在運行中定期將箱內積水排至箱外；
改進了箱體的布熱方式，提高了布熱的均勻性，整箱物料干燥的均勻程度提高了很多。
技術參數：
名稱 /規格 | FZG-4 | FZG-6 | FZG-10 | FZG-15 | FZG-25 |
箱內尺寸（寬×深×高）(mm) | 700×800×850 | 850×850×1220 | 1500×1220×1060 | 1500×1220×1400 | 1560×1580×1650 |
箱外尺寸 | 1124×1093×1690 | 1274×1143×1880 | 1924×1513×1720 | 1924×1513×2060 | 1984×1873×2310 |
（寬×深×高）(mm) | |||||
烘架層數 | 4 | 4 | 5 | 8 | 11 |
層間距離 | 81 | 120 | 120 | 120 | 120 |
烘盤尺寸 | 460×600×45 | 460×600×45 | 460×640×45 | 460×640×45 | 460×640×45 |
烘盤數 | 4 | 8 | 20 | 32 | 60 |
烘架使用壓力 | ≤0.784 | ||||
烘架使用溫度 | -35-150(℃） | ||||
箱內空載真空度 | 1333（10托 torr） | ||||
水的汽化率(kg/m2.hr) | 7.2（在-0.1MPa，加熱溫度110℃） | ||||
冷凝器（m2） | 2 | 4 | 6 | 10 | 20 |
溶劑接收罐（L） | 300 | 300 | 300 | 300 | 500 |
真空泵功率（KW） | 1.5-2.2 | 2.2-3 | 4-5.5 | 5.5-7.5 | 11月15日 |
干燥箱重量 | 250(kg) | 600(kg) | 1400 (kg) | 2100(kg) | 3500(kg) |
并不表示僅可提供上表所列規格。 | |||||
真空系統根據物性要求配置，并不局限于上表，可根據物料特性和工藝要求另行選配。 | |||||
殼體材料：根據物料特性和腐蝕性，內部材料可選：碳鋼/涂裝、鋁、不銹鋼。外部封面材料可選：碳鋼/涂裝、不銹鋼。 | |||||
烘盤：有標準壓制盤、壓制直邊盤?？晒┻x配。 | |||||
烘盤材質有：鋁、不銹鋼、鈦合金?？晒┻x配。 | |||||
托架形式有：管式托架、板式托架，其中板式托架無論從清潔凈化還是熱量傳遞方面比較均優于管式托架。當選配板式托架采用蒸汽加熱時，應提出耐壓等級，其它加熱形式不需要特別提出。 | |||||
托架材質有：碳鋼、不銹鋼、鈦合金?？晒┻x配。 | |||||
殼體：由內壁、受壓殼體、保溫層、外封面組成。內壁材料有：碳鋼/涂裝、不銹鋼、鈦材可供選配。外封材料有：碳鋼/涂裝、不銹鋼可供選配。 | |||||
如不特別提出，內外不銹鋼設備均為鏡面拋光。 | |||||
熱源：蒸汽加熱水循環、電加熱水循環、電加熱導熱油循環、蒸汽（不需另配輔機） | |||||
熱源系統常規配置方式：熱源加熱爐（電加熱或蒸汽加熱）+循環泵及其管道、閥門。 | |||||
真空系統常規配置方式：①溶劑回收型：冷凝器+溶劑接收罐+真空泵+真空泵用水箱+真空管線閥門（含放空閥）。②不回收型：緩沖罐+真空泵+真空泵用水箱+真空管線閥門（含放空閥）。 | |||||
供貨方式：成套供貨或選配，成套供貨包含主件、電纜及連接管道、管件及控制。 | |||||
